背景介紹

隨著量子技術的發展，越來越多的行業都開始涉足量子領域。例如通信，計算機，醫療，傳感領域等。NV色心由于其在正常條件下的多模態傳感能力，依賴其超長的退相干時間，變成量子領域的弄潮兒。如何提高依托NV色心為載體的傳感器的性能，于是成為熱門的研究領域。NV色心依據其描述自身的哈密頓量，可以作為磁場，應力的傳感器。其中技術最成熟的是作為磁場的傳感器，有相關研究證實，依靠復雜的脈沖序列可以讓NV色心的磁場極限靈敏度達到fT/Hz^0.5量級。但是作為溫度，應力的傳感器研究還較為青稚。主要原因還是在于NV色心的能級分裂變化對磁場更為敏感，除非是在高應力環境下的NV色心，一般情況下應力帶來的能級分裂變化的范圍都小于1Mhz，這在磁場的研究中可以忽略。那么將NV色心作為溫度和應力的傳感器，可以想到最終還是需要借助磁場這個中間量。

NV色心

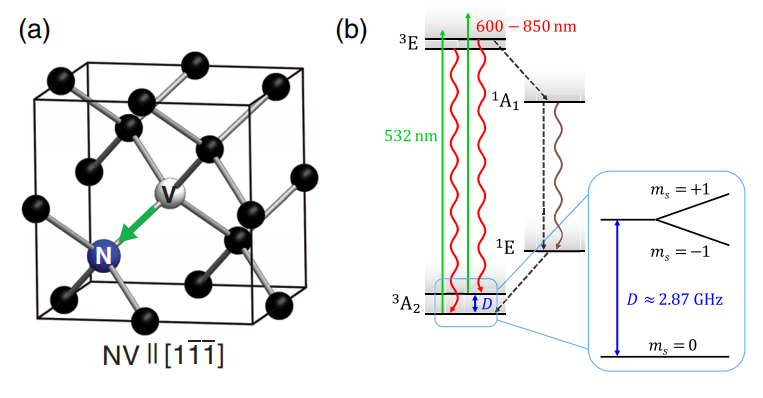

圖1.(a)NV色心晶體結構示意圖，(b)能級圖

NV色心是一種優秀的量子比特載體，金剛石內部的其中一個碳原子被氮原子取代，附近具有一個空位。NV色心的泵浦輻射形式，可以用二能級系統描述。處于基態的電子在零磁場的情況下，±1態處于兼并狀態。0態和±1態產生自然的共振劈裂，劈裂的能級差正好等于微波頻率2.87Ghz。在基態和激發態之間存在兩種不同的能級躍遷模式競爭，一種是輻射躍遷，一種是無輻射躍遷。其中輻射躍遷在零基態受到泵浦光激發到激發態再回到基態的過程中概率最大，而非輻射躍在±1基態被激光激發到激發態再回到基態的過程概率最大。可以想象，如果用一個不斷頻率變化的微波頻率掃描NV色心的話，那么當微波的能量滿足0態到±1態的能級差的時候，光學讀出的光電流信號會降低，如果磁場方向?yàn)閇1,0,0]這種坐標向量，那么在非零磁場環境下，光學讀出的測試結果譜圖中會出現兩個凹陷下去的峰。兩個峰的頻率差包含了磁場的強度信息。

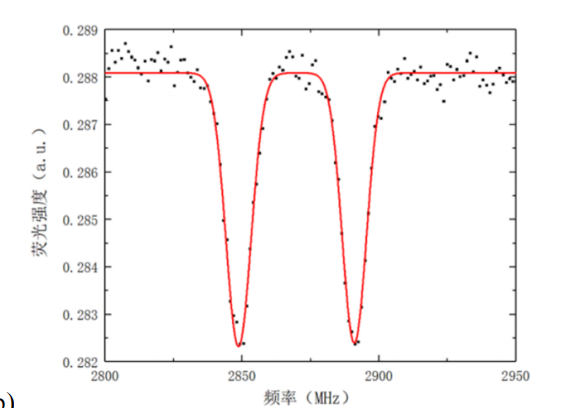

圖2：磁場方向沿坐標軸矢量的NV色心ODMR譜圖

MFC技術（磁通量聚集器）

前面提到NV色心用于溫度場傳感，需要借助磁場作為中間量。那么尋找可以聯系這兩個不同的物理場的材料，就是核心的技術難點。稀土元素釓依據其特殊的磁熱特性，在居里溫度（290K）附近，此材料的相對磁導率發生劇烈變化，因此可以以非常高的轉化系數，將溫度變化量變成磁場變化量。

除了選擇特定的材料外，另外的特殊結構設計也能起到將磁場聚集在一個小的區域。實現磁場強度增大的目的，進一步提高NV色心作為磁傳感的靈敏度。

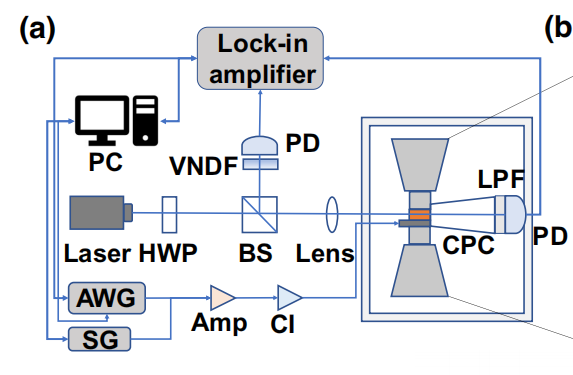

圖3：將NV色心用于溫度傳感的實驗框圖HWP：半波片 BS：分束立方 lens：聚光透鏡 VNDF：可變中性密度濾光片AWG：任意波型發生器 SG:信號發生器 AMP：放大器 CI：同軸隔離器 CPC：復合拋物面聚光器 PD：光電二極管 LPF:低通濾波器 Lock-in amplifier:鎖相放大器

該圖是華中科技大學課題組，研究如何提高NV色心作為溫度傳感器的靈敏度的實驗框圖。該圖是較為典型的采用連續波方案的NV測試系統框圖。激光器發出綠色激光照射位于磁屏蔽裝置內，被固定在MFC裝置空隙上的系綜NV色心薄片上。由亥姆霍茲線圈提供磁場，AWG或者信號發生器產生微波源，輻射到NV色心上。其中AWG受到1Khz的低頻調制，調制深度為1Mhz，1Khz信號同時路由到蘇黎世鎖相放大器MFLI 5M設備上，作為參考信號。由鎖相得到探測信號的噪聲譜，經過數學關系式代換和AWG掃頻，得到該系統的溫度靈敏度和磁場靈敏度。實驗裝置放置在恒溫箱里，用來控制溫度，觀察ODMR譜圖中的凹陷的兩個峰值的頻率差和溫度的關系得到df/dT的關系式，作為連接磁場靈敏度和溫度靈敏度的橋梁。進行1Khz調制的理由在于，將信號搬離出低頻噪聲明顯的噪聲區，得到信噪比更好的信號。

經過上述利用MFC在臨界溫度下相對磁導率和溫度的超靈敏度，配合MFC的增強磁場強度的作用。該課題組利用上述實驗系統得到了251.5nK/Hz^0.5的極低的NV色心靈敏度。自旋共振和溫度的比例關系達到57.3Mhz/K的量級，對比正常情況下的74Khz/K的溫度的比例關系，增強了774倍。利用NV色心實現了亞微開爾文量級的溫度表征。

在這種測試極限噪聲的實驗中，實驗設備的本身的噪聲對于實驗結果影響重大。因?yàn)樽罱K的磁場靈敏度和溫度靈敏度是依靠噪聲頻譜圖上的PSD為基礎換算出來的。蘇黎世鎖相擁有鎖相放大器設備頂尖的2.5nV/Hz^0.5@>1Khz的噪聲。可以最大程度減小探測設備帶來的噪聲干擾。還有可調的ENDB帶寬功能和高動態輸入范圍。綜合來看，鎖相放大技術在該類 NV 傳感系統中的核心作用在于：將微弱的頻率/相位變化映射為高信噪比的電壓信號，并通過窄帶檢測實現接近噪聲極限的靈敏度表現。
