FEMTO新產品-平衡式光接收器/光電探測器系列HBPR

2021-12-151103次

特征

l 帶寬高達500 MHz

l 共模抑制比（CMRR）

l 高達55 dB 低的噪聲，NEP低至3.7 pW /√Hz

l Si和InGaAs模型可用于320至1700 nm的光譜范圍

l 可切換的20 MHz低通濾波器可將寬帶噪聲降至很小

l 高達60,000 V / A的高增益，可兩階段切換

l 可切換輸出耦合（AC / DC）

l 快速直流耦合監控器輸出，

l 帶寬為10 MHz

l 輸入自由空間或光纖耦合

l 1.035“-40螺紋自由空間輸入，與許多標準光學系統兼容

在高達500 MHz的DC范圍內檢測很小的光學差分信號

通過獲取兩個輸入信號之間的差，可以抑制共模噪聲，例如所用激光源的強度噪聲。這樣，可以從信號測量路徑中提取出很小的光信號，否則這些光信號將被掩埋在噪聲中。

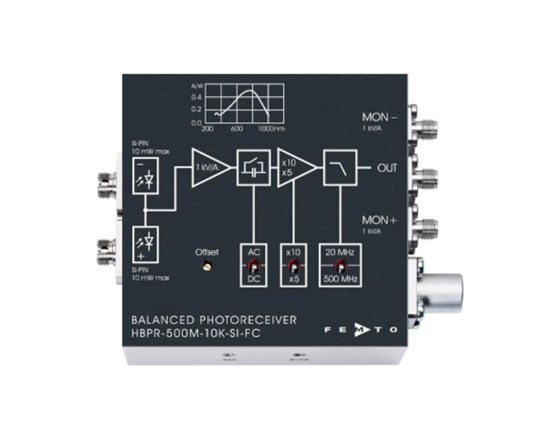

HBPR系列的光接收器/光檢測器由兩個反并聯連接的光電二極管和隨后的低噪聲跨阻放大器組成。光電二極管經過精心選擇和成對匹配，以實現盡可能高的共模抑制比（CMRR）。低輸入噪聲（NEP）和好的共模抑制為MHz范圍內的平衡光接收器設定了標準，并實現了高靈敏度的信號檢測。即使在高重復率和快速變化的信號形狀（例如在量子態層析成像中）的情況下，高帶寬也可以準確檢測激光脈沖。由于具有其他功能，例如可切換的帶寬限制（低通濾波器），獨立的快速監控器輸出，可調節的偏移量和可切換的AC / DC耦合，HBPR系列的光接收器是用途廣泛的平衡光接收器。

兼容光學臺（自由空間）和光纖

自由空間輸入設計為帶螺紋連接環（FST）的1.035“ -40螺紋法蘭或無螺紋的25 mm圓形法蘭（FS）。這兩種類型均可與各種制造商的光學配件廣泛兼容，例如鏡頭，鏡筒，籠式系統，光學適配器等。較大面積的檢測器有助于在自由空間應用中進行光學聚焦，并在使用可選的可用光纖適配器時確保高且穩定的耦合效率。

帶有?0.8毫米光電探測器的FST自由空間SI型號由于探測器表面大，可以很容易地轉換為光纖連接（FC，F(xiàn)SMA），只需簡單地?cái)Q緊PRA系列的可選光纖適配器即可。對于探測器面積較小的型號（例如?0.4 / 0.3 mm），僅在有限的范圍內建議使用光纖適配器，因?yàn)闀?huì)發生耦合損耗和不穩定性。如果將放在高精度光纖測量上，則使用帶有固定光纖輸入的HBPR FC模型通常會獲得好的結果。所有HBPR光接收器均配有UNC 8-32和M4螺紋孔，因此可以方便，穩定地集成到標準支架上的光學系統中。

應用領域

ü 光譜學

ü 相干外差檢測

ü 光學量子態的同態檢測

ü 光學相干斷層掃描（OCT）

ü 干涉測量

ü 光延遲測量

ü 示波器，

ü 頻譜分析儀，

ü A / D轉換器和鎖定放大器的差分光學前端

光譜范圍從320到1000 nm：

模塊	HBPR-100M-60K-SI-FS HBPR-100M-60K-SI-FST HBPR-100M-60K-SI-FC	HBPR-200M-30K-SI-FS HBPR-200M-30K-SI-FST HBPR-200M-30K-SI-FC	HBPR-500M-10K-SI-FS HBPR-500M-10K-SI-FST HBPR-500M-10K-SI-FC
Si-PIN 光電二極管	0.8 mm ?	0.8 mm ?	0.4 mm ?, FC version with ball lens
光譜范圍	320 - 1000 nm	320 - 1000 nm	320 - 1000 nm
帶寬 (?3 dB)	DC - 100 MHz	DC - 200 MHz	DC - 500 MHz
跨阻增益 (可切換)	2.0 x 104 V/A 6.0 x 104 V/A	1.0 x 104 V/A 3.0 x 104 V/A	5.0 x 103 V/A 10.0 x 103 V/A
轉換增益 (可切換)	10.8 x 103 V/W typ. 32.4 x 103 V/W typ. (@ 850 nm)	5.4 x 103 V/W typ. 16.2 x 103 V/W typ. (@ 850 nm)	2.55 x 103 V/W typ. 5.1 x 103 V/W typ. (@ 760 nm)
zui小 NEP	≤ 6.5 pW/√Hz (@850 nm)	≤ 7.8 pW/√Hz (@850 nm)	≤ 12 pW/√Hz (@760 nm)
NEP (@ 20 MHz)	≤ 7.4 pW/√Hz (@850 nm)	≤ 8.8 pW/√Hz (@850 nm)	≤ 13 pW/√Hz (@760 nm)
共模抑制(典型值)	50 dB	45 dB	40 dB

光譜范圍從800到1700 nm：

模塊	HBPR-100M-60K-IN-FS HBPR-100M-60K-IN-FST HBPR-100M-60K-IN-FC	HBPR-200M-30K-IN-FS HBPR-200M-30K-IN-FST HBPR-200M-30K-IN-FC	HBPR-450M-10K-IN-FS HBPR-450M-10K-IN-FST HBPR-500M-10K-IN-FC
InGaAs-PIN光電二極管	0.3 mm ? (FS/FST model), 80 μm ?, ball lens (FC model)
光譜范圍	800 - 1700 nm (FS/FST model), 900 - 1700 nm (FC model)
帶寬 (?3 dB)	DC - 100 MHz	DC - 200 MHz	DC - 450 MHz (FS/FST) DC - 500 MHz (FC)
跨阻增益 (可切換)	2.0 x 104 V/A 6.0 x 104 V/A	1.0 x 104 V/A 3.0 x 104 V/A	5.0 x 103 V/A 1.0 x 104 V/A
轉換增益 @ 1550 nm (可切換)	19 x 103 V/W typ. 57 x 103 V/W typ.	9.5 x 103 V/W typ. 28.5 x 103 V/W typ.	4.75 x 103 V/W typ. 9.5 x 103 V/W typ.
zui小NEP (@ 1550 nm)	≤ 3.7 pW/√Hz	≤ 4.4 pW/√Hz (FS/FST) ≤ 4.1 pW/√Hz (FC)	≤ 6.5 pW/√Hz (FS/FST) ≤ 6.7 pW/√Hz (FC)
NEP (@ 20 MHz, 1550 nm)	≤ 4.3 pW/√Hz (FS/FST) ≤ 4.0 pW/√Hz (FC)	≤ 4.9 pW/√Hz (FS/FST) ≤ 4.4 pW/√Hz (FC)	≤ 6.9 pW/√Hz
共模抑制(典型值)	50 dB (FS/FST) 55 dB (FC)	45 dB (FS/FST) 50 dB (FC)	35 dB (FS/FST) 45 dB (FC)

以下規格適用所以HBPR 模塊:

zui大連續模式功率	每個光電二極管10 mW
低通濾波	全帶寬可切換至20 MHz（上限頻率）
高通濾波	直流耦合可切換為交流（較低的10 Hz截止頻率）
信號輸出電壓	在50負載下為±1.0 V（用于線性增益和低諧波失真）, 50Ω負載時zui大±2.0 V
監視器輸出	互阻抗增益1000 V / A，帶寬DC-10 MHz，輸出電壓 0 ... +10 V (@ ≥100 k? load)
供電電壓 /電流	±15 V (±14.5 V … ±16.5 V) –90 / +120 mA 典型值
安裝尺寸	80 x 80 x 30,5 mm (L x B x H) 重量 FC-models 350 g (0.77 lbs), 重量 FS/FST-models 410 g (0.9 lbs)

l 偏置可通過電位計調節。

l 輸出短路保護。

l 通過3針Lemo?插座供電。

l 設備隨附了一個配對連接器。

l 提供可選的電源PS-15。
