MFIA 阻抗分析儀（500kHz/5MHz）

簡介：

蘇黎世儀器（Zurich Instruments）的 MFIA 是一款數字阻抗分析儀和精密LCR表。它為1mHz至500kHz/5MHz的頻率范圍內的阻抗測量建立了新的標準。 MFIA 的基本精度高達0.05％，并且量程極寬，覆蓋從1mΩ至1TΩ的范圍。它還具有測量重復性高和溫度漂移小的特點。每臺MFIA都附帶LabOne用戶界面和MFITF阻抗測試夾具。

聯系我們在線留言在線客服

產品特點產品參數應用領域精度和測量范圍相關下載

產品特點

主要參數特點

━ DC 至 500kHz，1mΩ 至 1TΩ

━ 可選升級至5MHz

━ 0.05％基本精度

━ 用于精確測量的智能補償和置信度指示器

━ 完整的 MFLI 鎖相放大器功能

━ LabOne^?參數掃描儀，可用于掃描信號輸出頻率、輸出偏置電壓和輸出幅值

━ 適用于C、MATLAB^?、LabVIEW?、Python 及 .NET的LabOne API

硬件特點

前面板接口

儀器前面板有 1 個電流信號輸入、1 個差分電壓輸入、1 個差分信號輸出、2 個可作為參考輸入的輔助輸入和 4 個輔助輸出。對于抗干擾能力要求高的實驗，信號輸入和輸出既可以選擇單端模式，也可以選擇差分模式。接地方式可以是儀器接地或信號輸入的BNC屏蔽層接地。

后面板接口

后面板提供了更多 BNC 接口，包括 2 個觸發輸入、2 個觸發輸出以及 10 MHz 同步時鐘的 1 個輸入和 1 個輸出。以及 1 個可訪問所有 DIO 通道的 SCSI 接口。儀器可以使用90 - 240 V 伏交流電源或 12 V 的直流電源（例如使用外部電池組），以便切斷接地回路。

重復性高，啟動迅速

儀器的溫度變化會嚴重限制啟動速度和測量的可重復性。從上面的啟動漂移圖和頁面底部的電抗圖中可以看出，MFIA 在這兩個方面的表現都非常出色。儀器通電 25 s 后即可開始測量。

電壓和電流測量

MFIA 支持電壓測量和電流測量。模擬前端擁有可變輸入阻抗和交流/直流耦合選擇，以及高頻過采樣技術，來確保優越的鎖相性能和波形的高保真度。

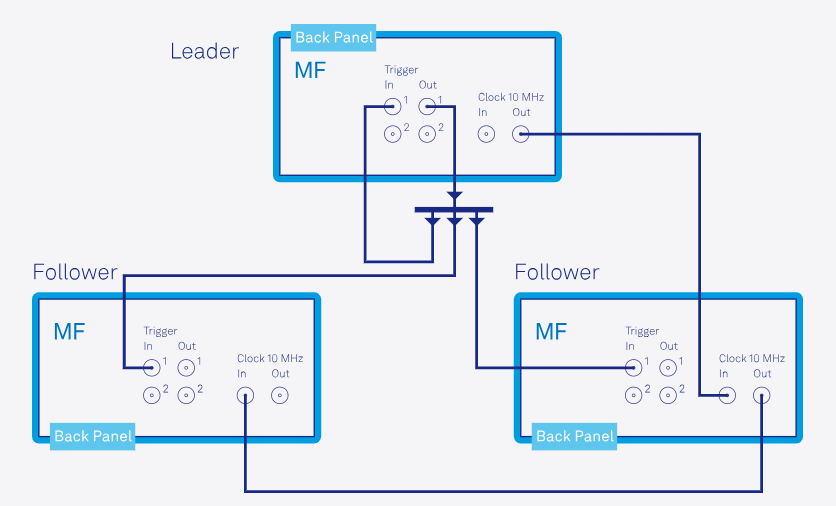

多設備同步（MDS）

使用多設備同步（MDS）功能，您可以把多臺MFIA變成一臺多通道設備使用：

━ 使用LabOne用戶界面和API同時控制全部儀器

━ 鎖定不同儀器的時鐘和振蕩器（保證穩定的相位關系）

━ 同步時間戳和采樣率，更好的完成自動化測量。

產品參數

技術參數與規格

功能拓展選件

MF-F5M 頻率拓展功能選件：頻率范圍從DC-500KHz 拓展到 DC-5MHz。

MF-MD 多頻解調功能選件：可增加一個 4 端子測量單元，使得用戶能夠同時以兩個頻率測試被測件。

MF-DIG數字轉換器功能選件：具有16位，60 MSa / s，FFT的雙跡示波器。

MFITF 阻抗測試夾具：阻抗測試夾具為低寄生效應而優化，并包含 12 個 DUT 支架。

應用領域

━ 生命科學：組織阻抗分析、單細胞阻抗譜（多頻）

━ 電化學：電池、燃料電池、刻蝕

━ 電子工程：半導體晶片結構、太陽能電池、LED 和 LCD 測試

━ 材料研究：量子傳輸、陶瓷/復合材料、納米結構特性

━ 其他：掃描電容顯微鏡、食品研究、MEMS 傳感器

精度和測量范圍

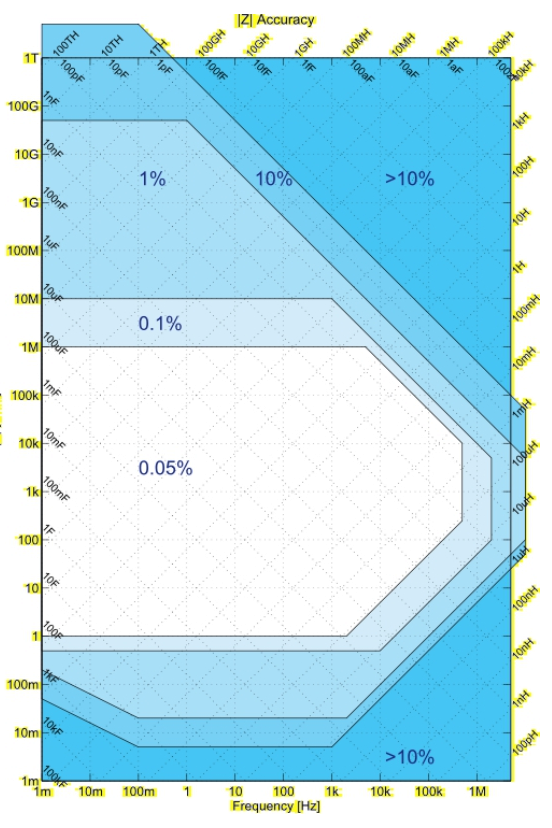

下面的電抗圖顯示了儀器在特定頻率和阻抗范圍的測量精度。白色區域顯示了1 mHz-500kHz，1 Ω-1MΩ 范圍內的精度為0.05％（高頻時精度有所變化）。當測量范圍為10mΩ和1GΩ，精度為0.1％和1％。上述范圍之外，也可進行重復測量，只是精度可能會在1％左右。

在測試頻率接近工頻時，低頻高阻抗測試是非常難的。適當的樣品屏蔽、梳妝濾波器以及直流（電池）供電都將確保您得到最精確的結果。


相關下載

MFIA 阻抗分析儀-產品彩頁
