可堆疊緊湊型低溫濾波器

簡介：

瑞士Basel Precision Instruments公司的SlimMFT8可堆疊緊湊型低溫濾波器，專為低溫實驗裝置有限空間環境研發，創新采用銀環氧膠基材，實現超低電阻與超低電容雙重性能突破。每個標準模塊集成8路濾波通道，其獨創的模塊化堆疊架構支持多模塊縱向疊加，在50mm內徑的低溫插件空間內最多可集成6個SlimMFT8模塊（共48通道）。該設計在保障信號完整性的同時，極大提升了低溫系統的布線密度和熱管理效率。

聯系我們在線留言在線客服

產品特點產品參數 應用領域模塊粘合相關下載相關產品

產品特點

核心特點

? 單模塊配置：1個SlimMFT8模塊集成8路濾波通道

? 堆疊設計：支持多模塊垂直堆疊，6模塊（48通道）可適配50mm插槽

? 緊湊尺寸：單模塊約52×21×3.2 mm（長×寬×高）

? 便捷連接：SIP插針接口，支持快速盲插拔

? 低溫適配：冷指直接安裝

安裝優勢

模塊化堆疊：通過銀環氧膠粘合，支持垂直堆疊，適配復雜空間布局

高效熱沉設計：鍍金銅支架 + 鉬墊片，解決熱收縮兼容性問題

防污工藝：網格化粘合面設計，避免銀環氧膠溢漏影響連接器

為什么選擇SlimMFT8？

? 空間節省：比傳統濾波器節省60%安裝空間

? 全溫區兼容：4.2K至300K性能穩定，經200次熱循環驗證

? 靈活擴展：支持按需堆疊，適配1~48通道需求

單個SlimMFT8濾波器在室溫下的典型衰減特性

圖示為單個SlimMFT8濾波器在室溫下的典型衰減特性。使用了50Ω輸入的矢量網絡分析儀。對于100Ω濾波器（紅色曲線），在20MHz以下使用了1MΩ輸入阻抗的頻譜分析儀。免責聲明：測量結果取決于整個測試設置和負載阻抗（實部和虛部）。觀察到的跳變（黃色圓圈）是由于輸入阻抗從1MΩ切換到50Ω所導致的。

產品參數

參數	SlimMFT8-30mΩ 型號	SlimMFT8-100Ω 型號
單模塊濾波通道數量	8路
連接器類型	SIP插針式連接器
重量及尺寸	12克，約 52×21×3.2 mm（長×寬×高）
電容
- 300K（常溫）	1.9nF	2.8nF
- 4.2K（液氦溫區）	1.9nF	2.8nF
電阻
T=300K	~3Ω	~100Ω
T=4.2K	~30mΩ	~100Ω
衰減特性
3dB截止頻率*	~2.3MHz (±20%)	~0.8MHz (±20%)**
20dB截止頻率*	~35MHz (±20%)	~8MHz (±20%)**
100dB截止頻率*	~330MHz (±20%)	~200MHz (±20%)
最大工作電壓	100V
最大工作電流
T=300K	30mA	10mA
T=10mK***	10mA	0.2mA
4K溫區對地電阻	>1TΩ

注釋說明

* 截止頻率可能存在±20%偏差

** 基于1MΩ輸入阻抗測量值（其余數據為50Ω輸入阻抗測量）

*** 10mK環境最大電流（確保功耗<10μW）

應用領域

━ 量子計算：超導量子比特信號濾波與熱管理

━ 低溫電子學：稀釋制冷機內低噪聲放大器（LNA）集成

━ 天文探測：太赫茲接收器多通道信號處理

━ 科研實驗：極低溫環境下多路信號同步濾波

模塊粘合

SlimMFT8模塊粘合步驟

1）涂抹銀環氧膠

━ 在銅支架（Cu-holder）表面均勻涂抹銀環氧膠（Ag-epoxy）

━ 填充區域略小于SlimMFT8模塊的銀環氧膠粘合區（四周預留約4mm空隙）

━ 銀環氧膠的厚度控制在0.5~1mm，確保凹槽完全填充

2）壓合固定

━ 將模塊對準后壓合在銅支架上，使用夾具固定

━ 清除邊緣溢出的銀環氧膠（嚴禁銀環氧膠污染連接器端面）

3）固化工藝

按照銀環氧膠的固化說明進行固化，或在 60°C 下固化 4 小時（溫度嚴禁超過65℃）

模塊堆疊與增強設計

1）垂直堆疊：多個SlimMFT8模塊可堆疊成超緊湊多通道系統（沿用上述粘合步驟）

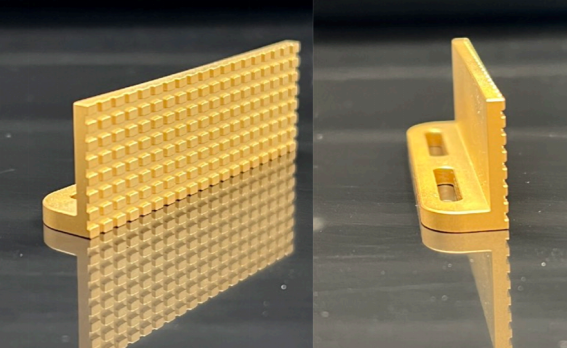

2）耐久性保障：銅支架表面網格紋路設計，提升粘合強度，耐受 200次以上熱循環

支架安裝至冷指/混合腔板

1）硬件配置

━ 使用原裝鉬墊片 + 黃銅螺絲（補償?shù)蜏責崾湛s）

━ 確保支架與冷指接觸面緊密貼合

2）扭矩要求

螺絲預緊扭矩：0.5~0.8 N·m（避免過度擠壓導致銅支架變形）

注意

━ 銀環氧膠具有導電性，污染連接器可能導致短路！

━ 固化前需徹底檢查溢膠情況，必要時用異丙醇清潔！

SlimMFT8 安裝實例
