雙通道超低噪聲電壓放大器4MHz
簡介:

產地:德國,品牌:Stahl-Electronics

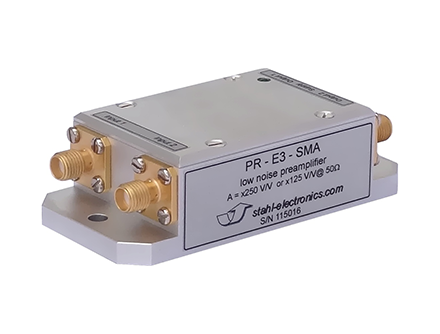

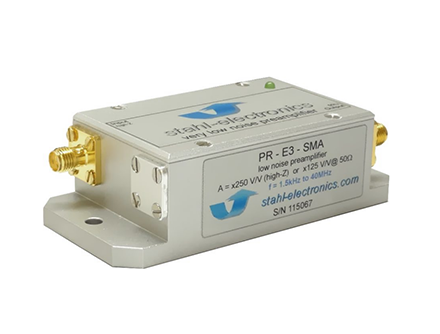

PR-E3 - SMA 是一款高靈敏度的室溫電壓前置放大器,頻率范圍為 0.5 kHz 至 4 MHz(或 40 MHz),適用于低噪聲、高阻抗的應用場景,如傅里葉回旋共振離子阱、肖特基探測器或電荷探測器。其設計既可用于雙通道,也可用于單通道配置,在較小的輸入電容條件下,能夠實現較低的電壓噪聲和電流噪聲。

產品特點 功能描述 性能特性 應用領域 規格參數 相關下載 相關產品
產品特點

━ 頻率范圍:0.5 kHz - 4 MHz

━ 電壓噪聲:0.6 nV/√Hz @ 1 MHz(單通道模式下

━ 電流噪聲:12 fA/√Hz @ 10 kHz雙通道模式下

━ 放大倍數:250 V/V(可定制)

━ 單通道 或 雙通道器件

━ 雙通道器件,帶 SMA 端子

完整版技術參數詳見產品手冊

功能描述

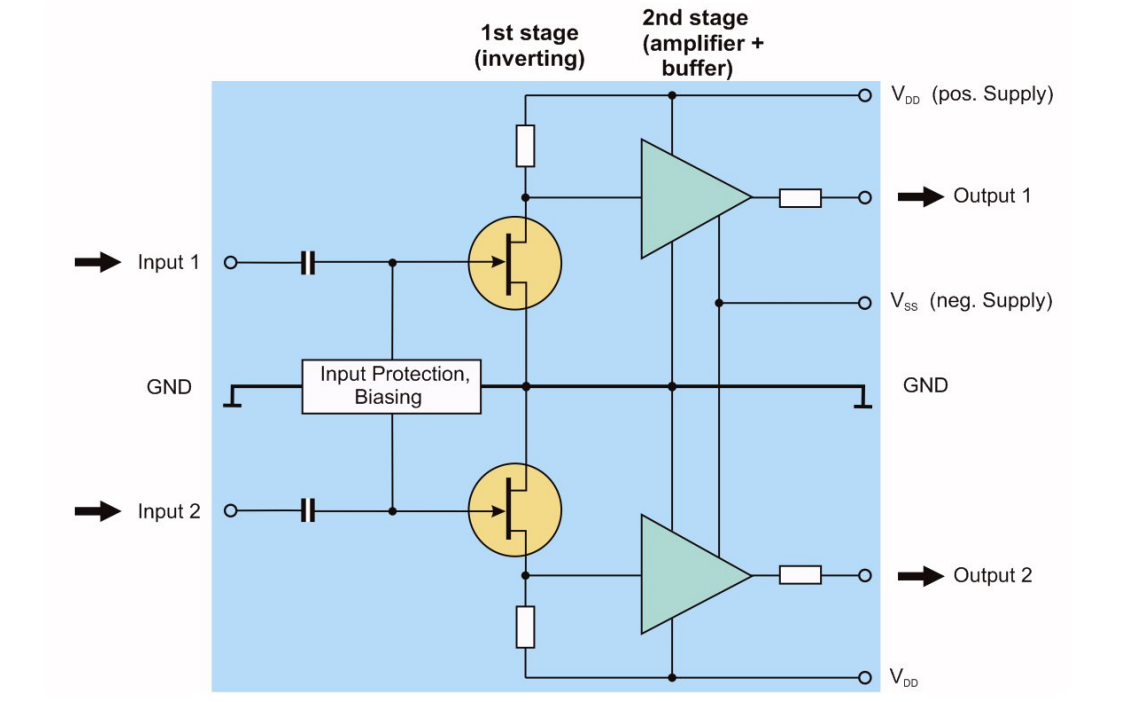

下圖展示了設備的內部結構。該前置放大器由一或兩個獨立信號通路組成,采用共電源電壓供電。輸入級由預選的低噪聲場效應晶體管(FET)構成,后級接有放大電路和緩沖電路。獨立的反饋回路可確保偏置點良好平衡,即使在低溫冷卻操作條件下也能保持穩定。

雙通道版本內部采用對稱結構設計,支持以下輸入方式:

━ 單輸入端獨立信號輸入

━ 雙輸入端同步信號輸入(例如反相信號)



性能特性

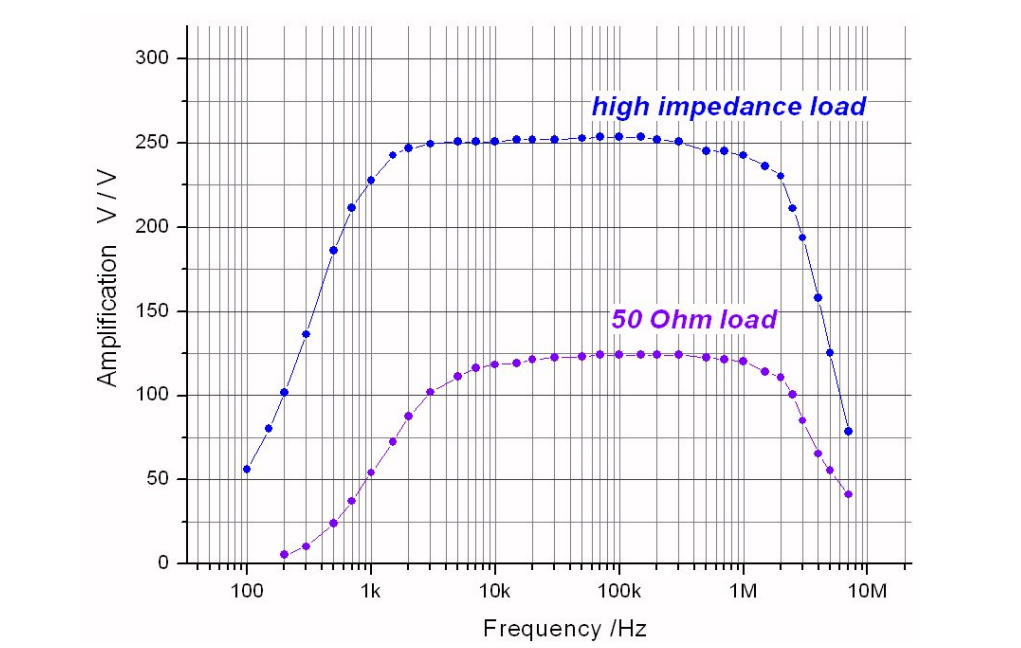

1電壓放大倍數-頻率特性曲線

測試條件:供電電壓:+12V/-3V,環境溫度:297 K,負載配置:高阻抗1MΩ, 50pF50Ω負載

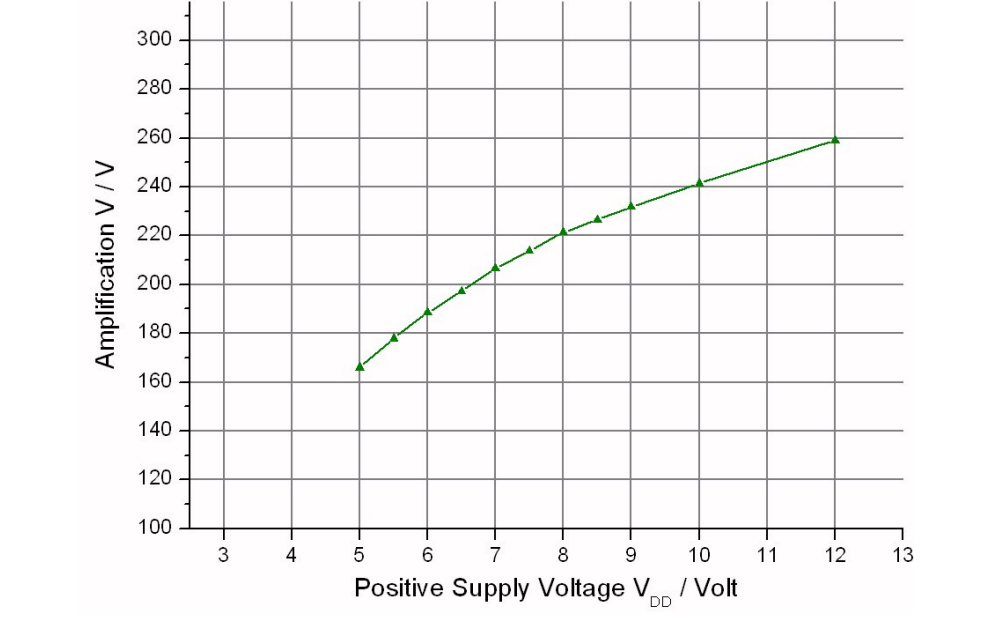

(2)電壓放大倍數-正電源電壓特性

測試條件:f = 100kHz,while VSS = -3V固定值

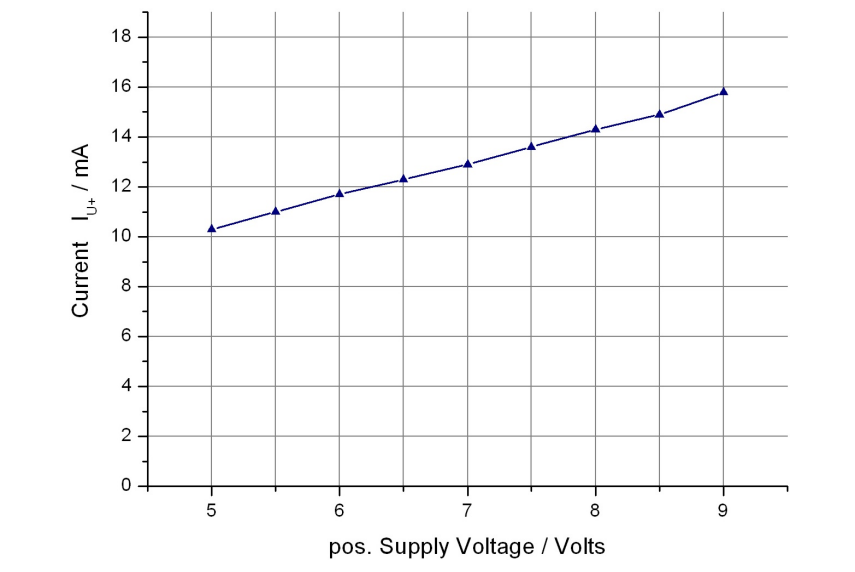

(3)正電源電流-正電源電壓特性曲線

測試條件:輸出空載,VSS=-2.5V(固定值)

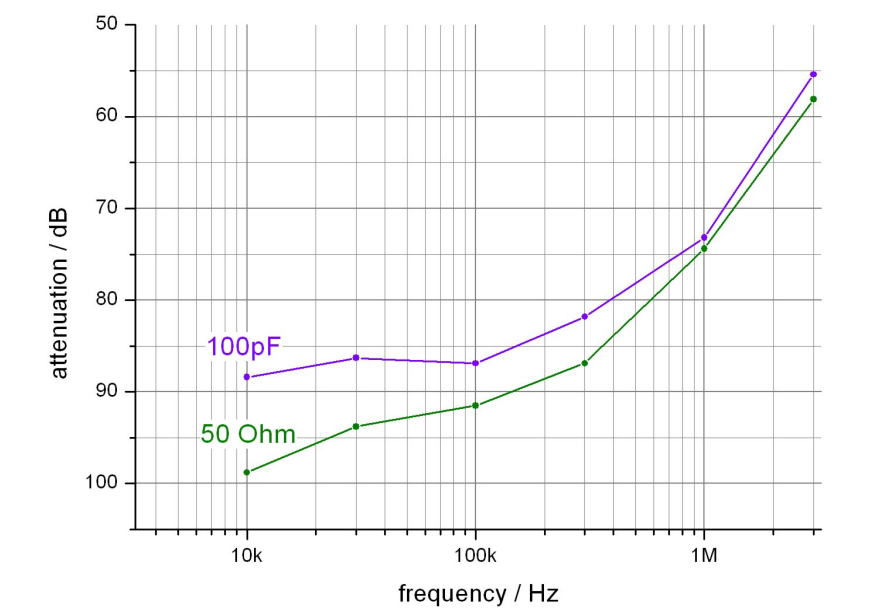

(4)雙通道模式下的通道間串擾-頻率特性曲線

測試條件:上曲線:輸入端接 100pF vs. GND;下曲線:輸入端接 50Ω vs. GND

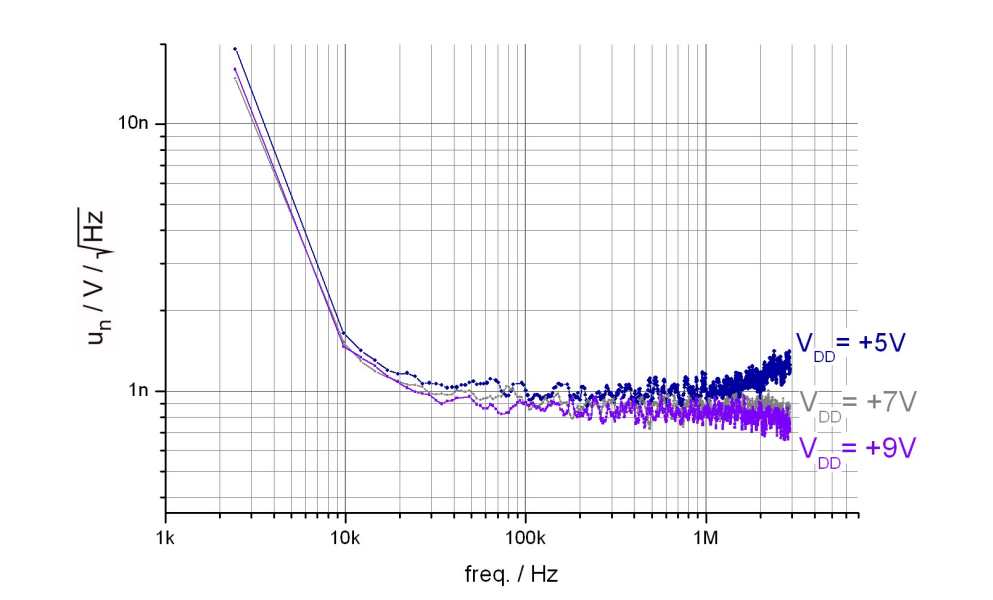

(5)室溫條件下電壓噪聲密度(雙通道模式)

測試條件:VSS = -2.5V。若使用標配電源(PR-E電源)或PRE-SMA版本,適用下部曲線

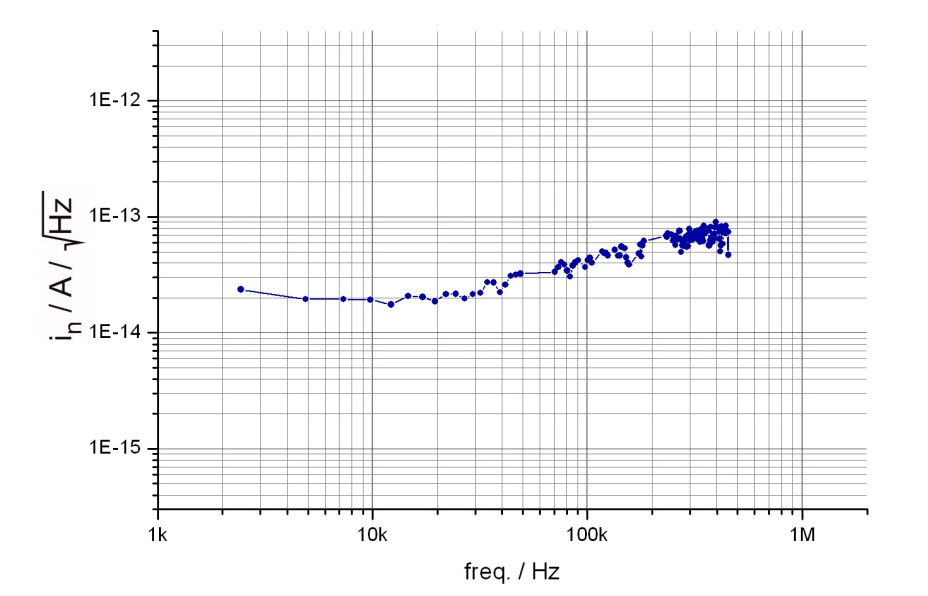

(6)室溫條件下電流噪聲密度(雙通道模式)

室溫條件下電流噪聲密度(雙通道系統中的單通道),測試條件:供電電壓±5V

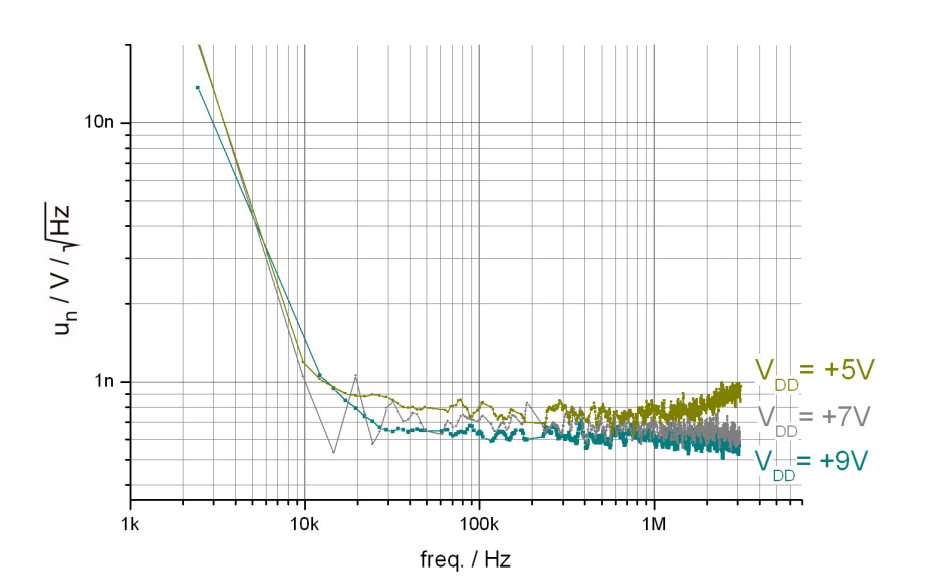

(7)室溫條件下電壓噪聲密度(單通道模式)

室溫條件,不同正電源電壓下的電壓噪聲密度(雙通道版本,雙通道并聯工作)

測試條件:VSS = -2.5V。若使用標配電源(PR-E電源)或PRE-SMA版本,適用下部曲線。

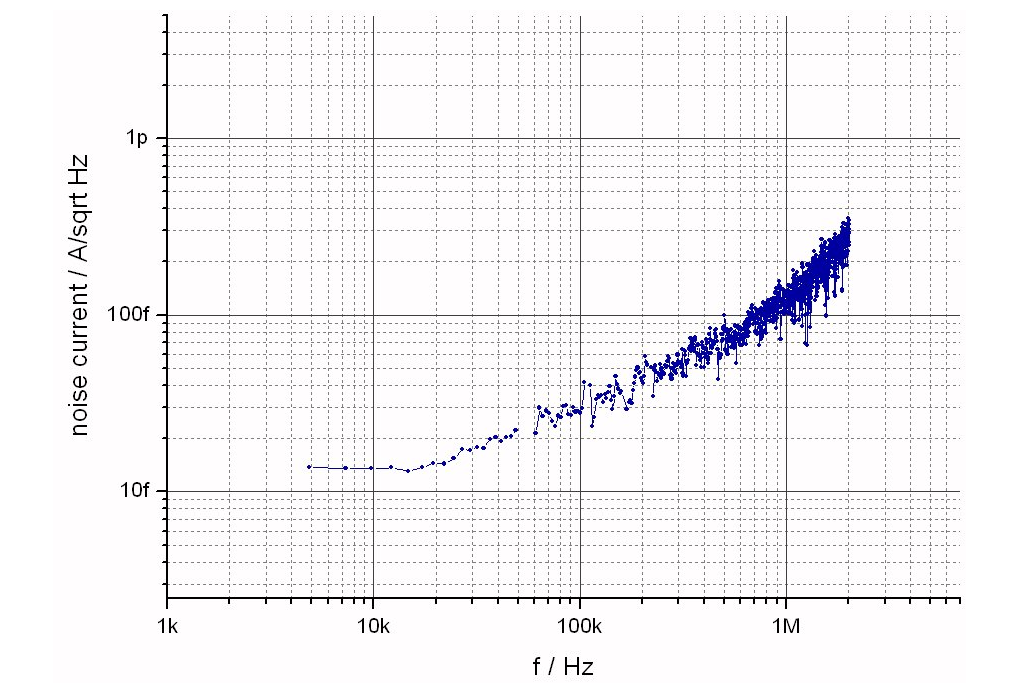

(8)室溫條件下電流噪聲密度(單通道模式)

室溫條件下電流噪聲密度(雙通道并聯工作)


應用領域

1)精密實驗

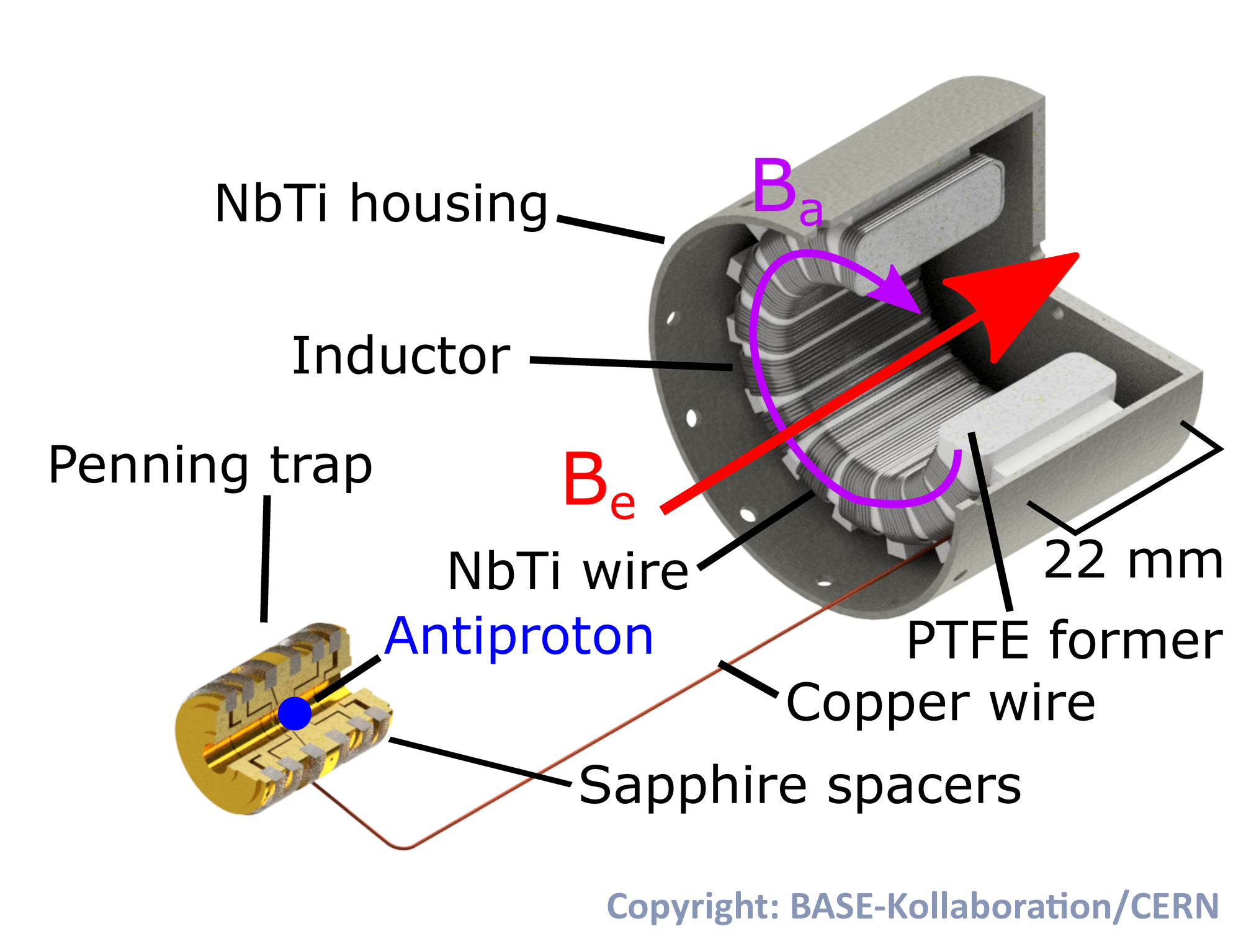

━ Penning trap驅動電壓 - 用于BASE重子反重子對稱性實驗

━ 混合阱驅動 - 用于冷分子離子-中性粒子碰撞研究

━ 掃描探針顯微鏡驅動 - 用于氫鍵分子單層圖案化制備


(2)離子阱驅動與束流整形

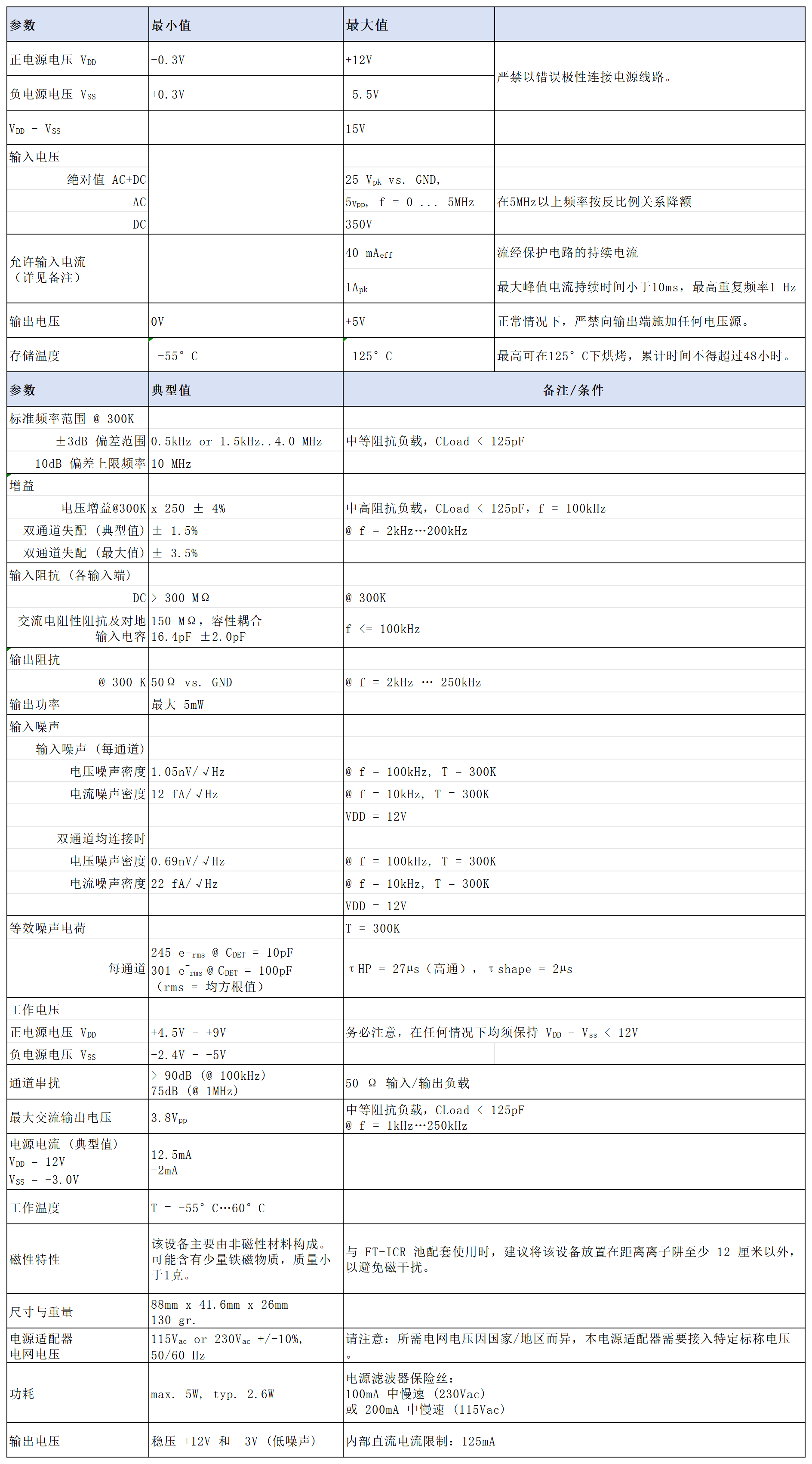

規格參數
