關鍵特性

━ 標準電壓范圍：±14 V，可定制最高至 ±90 V

━ 3 個通道，每通道分辨率均為 25 位（0.1 ppm 分辨率）

━ 10 ppm 基準精度

━ 10?? 級的波動水平

━ 3個主級電壓輸出通道，3個次級電壓輸出通道，10輔助輸出通道

━ 1uV 的輸出電壓數字分辨率

UM系列 超高精度電壓源 是Stahl-Electronics公司UM電壓源系列中的一成員。其擁有10E-8 量級，它具有進一步先進的溫度系數和較少的電壓波動。UM作為全球無與倫比的三通道超高精度電壓源，提供的電壓范圍通常為±14 V。它具有極低的溫度依賴性，每開爾文10^-6 ΔV/V，且電壓的時間波動小于每分鐘10^-7 ΔV/V。

這種分辨率、穩定性和長期漂移的獨特組合使其非常適合量子計算和基于離子阱的高精度光譜分析。UM目前幾乎在全球所有高精度離子阱光譜實驗中得到應用。

該設備的電壓范圍可以定制：根據您的應用，通常會限制最大電壓，以充分發揮 25位 分辨率的潛力。

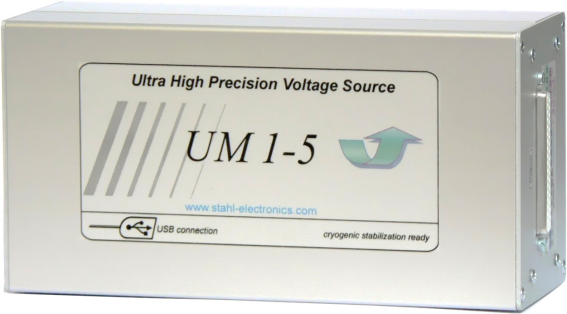

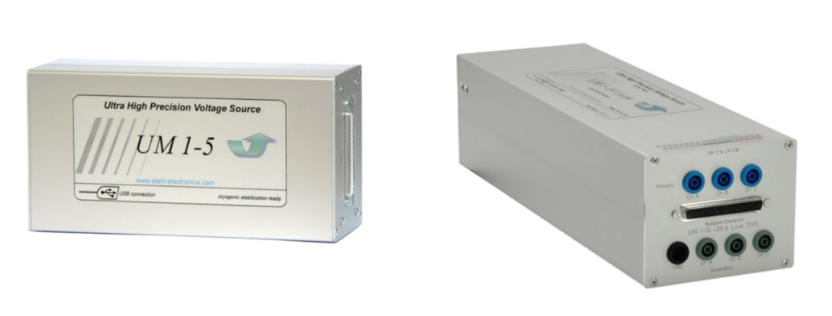

UM 系列超高精度電壓源

產品系統組成

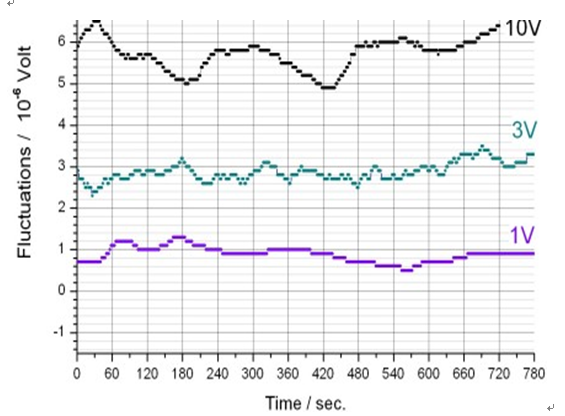

UM系列超穩定電壓源專為精密應用而設計，適用于對短期和長期穩定性要求極高的場景。該系列產品能夠?qū)崿F(xiàn)秒、分鐘、小時時間尺度上低至10??量級的極小幅值波動。其性能超越標準PC程控電壓源數個數量級，已接近當前技術可行性的極限。

UM系列提供三個主通道（±14V量程，可選配±32V、±60V或±90V量程），每個通道的編程分辨率在±14V量程下約為1 μV，在±90V量程下約為10 μV。三個“從屬”或“輔助”輸出通道可提供更小的電壓范圍（約為原量程的1/4），在基礎版本（±14V量程）中，這些輔助通道通過內部固定分壓器與主通道耦合。此配置適用于±14V及以下量程的版本。

UM 1-14 - LN（低噪聲）型號是進一步優化的版本，具有更小的波動和更高的穩定性。型號中帶有“-SW”后綴的版本具備輸出極性可切換功能，適用于例如離子阱中正負離子切換（如物質 ? 反物質離子捕獲）等應用場景。

UM系列設備適用于僅需較小電流輸出、但對最高電壓穩定性有苛刻要求的應用（另請參閱艾倫方差圖）。

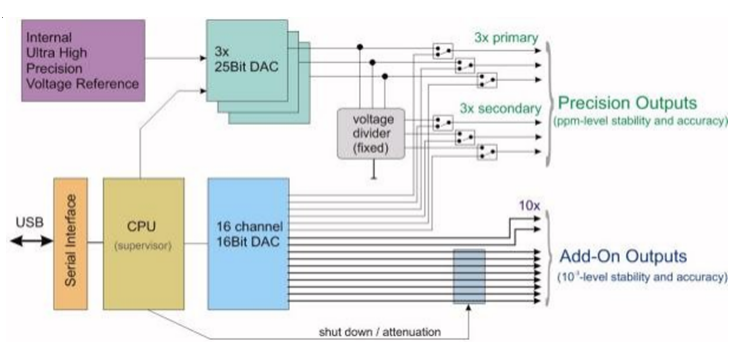

系統內部框圖

（請注意，電壓高于±14V量程的版本不提供輔助通道）

此外，設備還提供10路附加輔助輸出通道，具有較低的分辨率，適用于不需要高穩定性的應用場景。

所有輸出通道均支持不同的工作模式。超高精度通道可在“超高精度模式”或“快速模式”下運行。后者不具備高精度（實際有效分辨率僅為13位），但開關時間更短。在離子阱實驗中，“快速模式”通常用于離子輸運，而在精密測量周期中需要最高精度的時段，則使用“超高精度模式”。模式切換通過軟件命令完成。

此外，附加輔助通道可工作在正常模式、關斷模式和低噪聲“衰減”模式下。衰減模式以減小電壓范圍為代價，提供更小的電壓步進（約1 μV）。

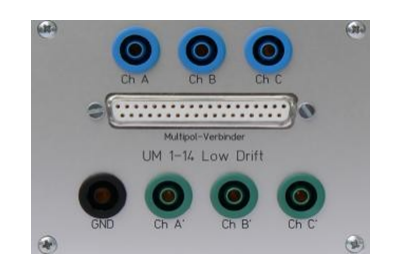

輸出電壓通道：3個主通道 ChA，ChB，ChC，25位

3個次級通道 ChA’，ChB’，ChC’，25位

10個輔助電壓輸出通道，13位

輸出連接器（37 極子 D，母極）

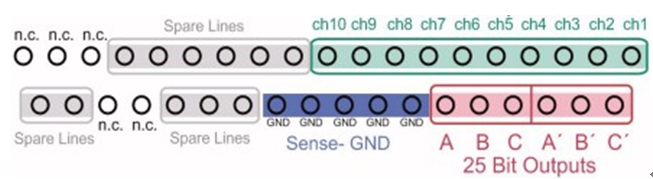

前面板輸出連接器的針腳分配，前板上的視圖

為了控制設備，提供基于LabVIEW開發的圖形用戶界面，該界面具有完全開源的文本代碼，使得設備控制及集成到現有項目中變得簡單便捷。基于ASCII碼的命令語言也支持使用MATLAB、Python甚至標準COM口風格的簡單文本終端程序輕松控制設備。

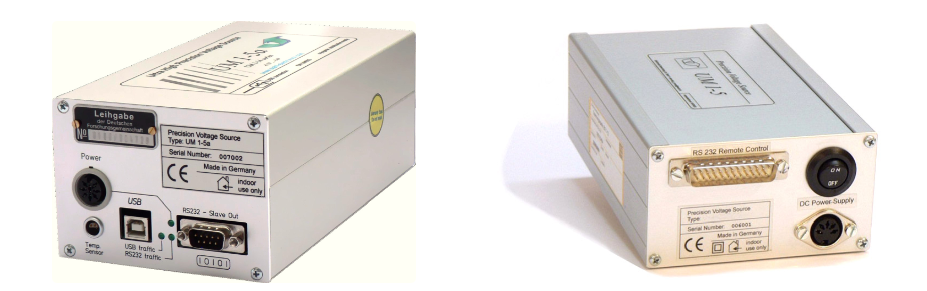

考慮到離子阱等精密實驗的應用需求，UM電壓源還提供了兩項附加功能。其一，連接設備與PC的控制輸入端（USB）實現了完全電氣隔離。這使得設備可以浮地運行，并在很大程度上避免了地環路和天線效應。其二，外殼及內部結構設計旨在實現小尺寸和對雜散磁場的強抗干擾能力。最終實現了高達50 mT的外部磁場抗擾度，使設備能夠放置在超導磁體或其他強磁場源附近。這極大程度地減小了長距離線纜所帶來的天線效應，尤其是熱電效應——而在精密離子阱裝置中，這一問題通常是一個主要難題。

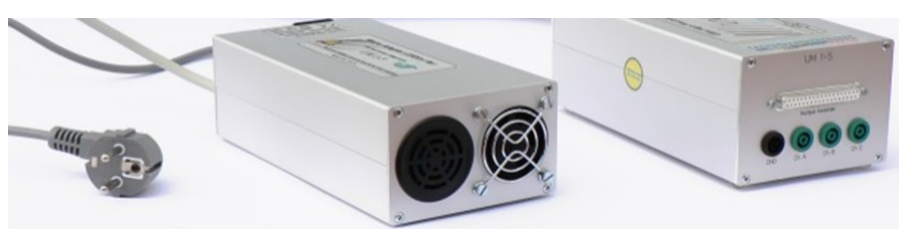

UM 1-14-LN 超高精度電壓源裝置由電源適配器和電壓源主機組成

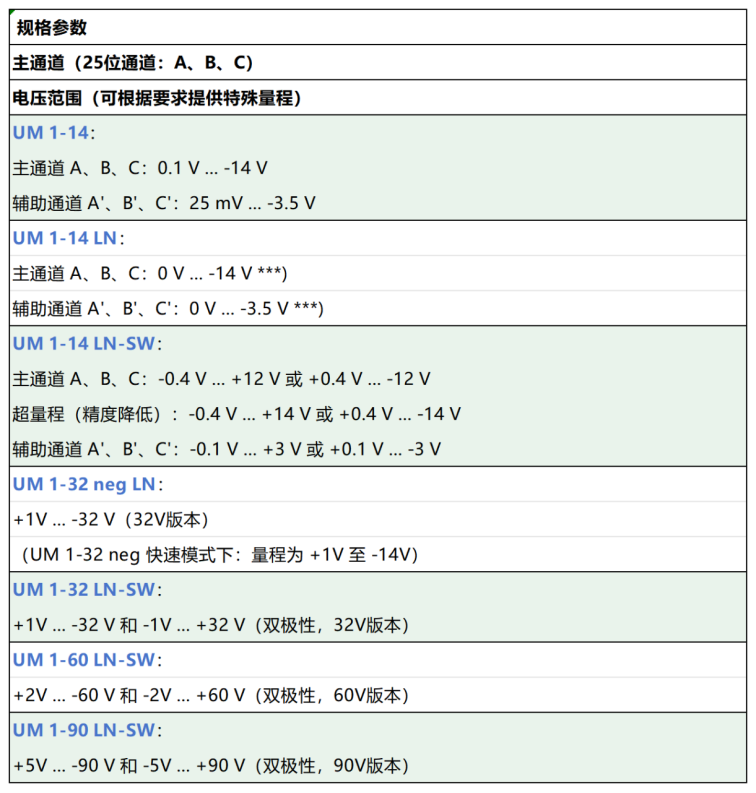

選型指南

請注意：UM 1-32、UM 1-60、UM 1-90 版本不帶輔助通道。另請注意，各版本主通道在“快速模式”和“斜坡模式”下的電壓范圍如下：14V 版本約為 ±14V；32V 版本約為 -3V 至 +32V（極性反轉時為 +3V 至 -32V）；60V 版本約為 -4V 至 +60V（極性反轉時為 +4V 至 -60V）；90V 版本約為 ±15V。

其他主要規格參數（更多規格參數請下載產品手冊查閱）：

編程分辨率：

─ 1 μV（LabVIEW 默認值，內部 25 位分辨率）

─ 4 μV（適用于 UM 1-32、UM 1-60 版本）

─ 10 μV（適用于 UM 1-90 版本）

輸出電阻：

─ 4 kΩ ±1%（UM 1-14，主通道）

─ 5 kΩ ±1%（UM 1-14，輔助通道）

─ 3.92 kΩ ±1%（UM 1-14 LN (-SW)，主通道）

─ 4.3 kΩ ±4%（UM 1-14 LN (-SW)，輔助通道）

─ 100 Ω ±1.5%（UM 1-32）

─ 可選更低輸出電阻（根據需求，地浮空）

─ 1 kΩ ±1.5%（UM 1-60、UM 1-90）

允許輸出電流：

─ ±1.5 mA（UM 1-14）

─ ±350 μA（UM 1-32）

─ ±40 μA（UM 1-60）

─ ±80 μA（UM 1-90）

UM系列的核心應用場景集中在量子技術和離子阱精密測量?jī)纱笄把乜蒲蓄I(lǐng)域，其不可替代的優勢在于將高分辨率、極低波動和長期穩定性三者結合于一體。

─ 量子計算

─ 基于離子阱的高精度質譜分析

─ 離子阱光譜實驗

─ 物質與反物質離子捕獲（-SW型號）

─ 其他需要超高電壓穩定性的精密實驗
