ATG-3000系列功率信號源
簡介:

ATG-3000系列是一款理想的可輸出正弦波、方波、三角波、脈沖波的功率信號源。客戶可根據使用情況選擇信號內置、或外置輸入。最大輸出810Wp功率,可以驅動功率型負載。


產品特點 產品參數 功能圖解
產品特點



l可輸出正弦波、方波、三角波、脈沖波

l輸入信號可內置或外置

l最大輸出功率810Wp

l帶寬(-3dB)DC~100kHz


產品參數

型號

ATG-3040

ATG-3080

ATG-3090

輸出形式

單端輸出

差分輸出

單端輸出

帶寬(-3dB)

DC~100kHz

DC~100kHz

DC~100kHz

最大輸出電壓

90Vp-p(±45Vp)

180Vp-p(±90Vp)

90Vp-p(±45Vp)

最大輸出電流

4Ap(DC~50Hz)

4Ap(DC~50Hz)

9Ap(DC~50Hz)

8Ap(>50Hz)

8Ap(>50Hz)

18Ap(>50Hz)

最大輸出功率

360Wp

720Wp

810Wp

保險絲

8A/250V

8A/250V

10A/250V

電壓增益

x0~30(1 step)

x0~60(1 step)

x0~30(1 step)

負載RL上限

≥11.15Ω(DC~50Hz)

≥22Ω(DC~50Hz)

≥4.9Ω(DC~50Hz)

≥5.5Ω(>50Hz)

≥10.75Ω(>50Hz)

≥2.4Ω(>50Hz)

輸出電阻

0.1Ω /50Ω (可定制)

0.5Ω /100Ω (可定制)

0.1Ω /50Ω (可定制)

壓擺率

≥20V/μs

≥40V/μs

≥20V/μs

輸入電阻

5kΩ

輸入幅度

0~10Vp-pMAX

輸出電壓誤差

≤±3%FS@1kHz

諧波失真(THD)

≤0.1%@1kHz,90Vp-p

輸出電壓零點漂移

≤±0.3V

信噪比

≥80dB

輸出接口

4mm香蕉插座

保護

過流保護

信號地

與機殼、電源線地相連

供電電壓

AC220V±10%,50Hz

工作溫度

0℃~45℃

儲存溫度

-20℃~50℃

工作濕度

≤80%RH,無冷凝

尺寸(寬*高*深)

440*163*470mm




功能圖解

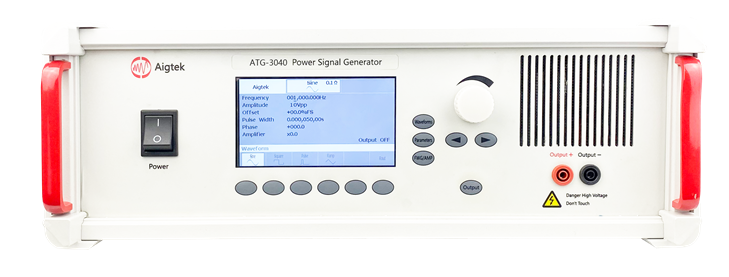

液晶面板顯示

TG-3000系列操作面板液晶顯示,設備狀態及參數動態顯示,交互界面一目了然,簡潔易懂。



輸入Input

 ATG-3000系列輸入為BNC接口。當信號內置輸入時為功率信號源模式,設置波形,頻率,電壓等參數即可;當信號外置接入時為放大器模式,輸入電阻為5kΩ,輸出電阻可切換,調節電壓增益即可實現信號放大。



輸出Output

ATG-3000系列輸出端口為香蕉插座,輸出電阻可切換。
