首頁 > 產品中心 > 單光子探測 > 光電接收器 > 產品中心詳情

HCA-S-200M系列200MHz光電探測器

簡介：

HCA-S-200M 光電探測器帶寬高達200MHz，光譜范圍320nm – 1000nm / 900nm – 1700nm，最大轉換增益1.9E+4V/W，輸出電壓±1.2V，HCA-S-200M能夠精確捕捉和放大從直流到高頻的光信號。其低至5.2pW/√Hz的噪聲等效功率（NEP）和1.8ns的最小上升時間，確保了對微弱光信號的高靈敏度檢測和快速響應能力。

聯系我們在線留言在線客服

產品特點 產品參數 應用領域功能圖解相關下載相關產品

產品特點

特性

? 硅（Si-PIN）或銦鎵砷（InGaAs-PIN）光電二極管

? 波長范圍320nm - 1700nm

? 帶寬從直流（DC）至200MHz

? 最大轉換增益為1.9 x 10^4 V/W

? 最小噪聲等效功率（NEP）5.2pW/√Hz

? 自由空間或光纖光學輸入

高靈敏度與寬帶寬

HCA-S-200M型號配備了大面積的硅（Si-PIN）和銦鎵砷（InGaAs-PIN）光電二極管，光譜范圍320nm-1000nm / 900nm-1700nm，集成放大器的跨阻為2 x 10^4 V/A，這使得在1550nm下InGaAs型號實現了最大1.9 x 10^4 V/W的轉換增益。多級直流耦合放大器允許從直流（DC）到最大200MHz帶寬的測量，對應最小上升時間為1.8ns。通過低噪聲設計，實現了僅為5.2pW/√Hz的最小噪聲等效功率（NEP），這使得能夠直接檢測到微瓦級別的短脈沖信號，無需額外的信號處理。

與光學平臺（自由空間）和光纖通信兼容

自由空間輸入（FST）設計為1.035″-40螺紋法蘭，帶有可擰緊的耦合環，與不同制造商的多種光學配件廣泛兼容，如透鏡、光管、籠系統、光學適配器等。

自由空間輸入可以通過簡單地擰緊PRA系列的光纖適配器，輕松轉換為光纖連接（FC, FSMA）。

相對較大的探測器面積便于在自由空間應用中進行光學聚焦，并在使用可選的光纖適配器時確保了高且穩定的耦合度。對于直徑小于0.4mm的探測器型號，僅在特定條件下推薦使用光纖適配器，因?yàn)榭赡軙霈F(xiàn)耦合損失和不穩定性。如果重點在于高精密的光纖測量，通常使用帶有固定FC光纖輸入的FC型號會得到最佳結果。

所有帶有自由空間輸入的HCA-S光電探測器均配備了UNC 8-32和M4螺紋孔，可以方便且穩定地安裝在市場標準的桿狀支架上，集成到光學系統中。可選的適配器板PRA-PAP提供了更多的安裝選項。

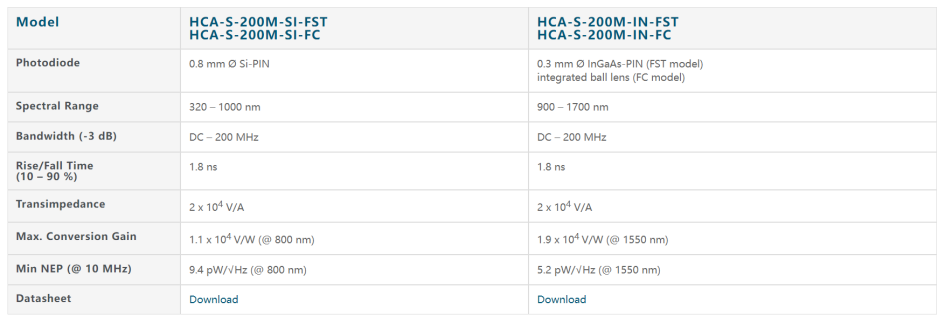

產品參數

輸出電壓±1.2V（@ 50? output load），偏置可通過微調器調節，輸出端具有短路保護功能，自由空間型光電探測器配備有M4和8-32標準螺紋孔，適用于與常見的設備夾具配合使用。供電電壓通過3極Lemo?連接器提供±15V，隨產品附帶合適的插頭。可選擇購買PS-15系列兼容的電源適配器。更多詳細信息請參閱數據手冊。

應用領域

? 光譜學

? 快速脈沖和瞬態測量

? 光學觸發

? 示波器、模數轉換器（A/D轉換器）和射頻（RF）鎖相放大器的光學接收器

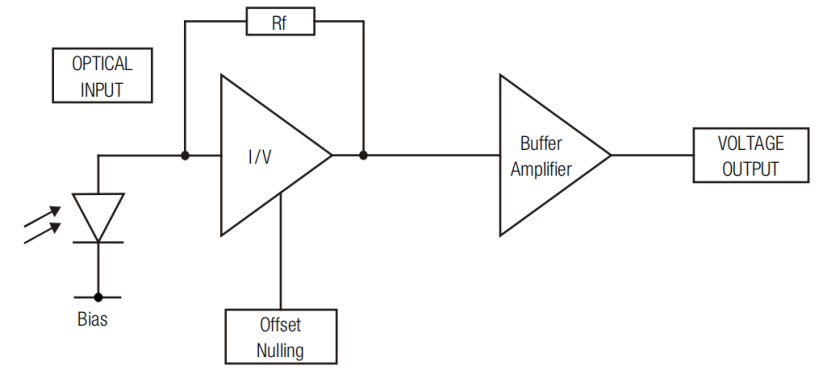

功能圖解

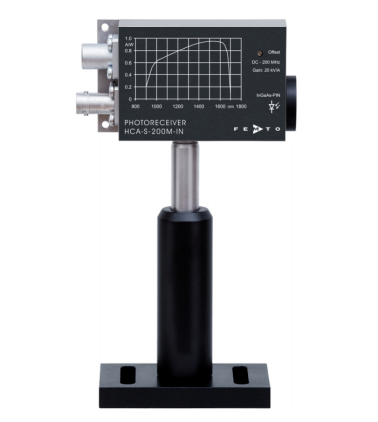

HCA-S-200M-IN

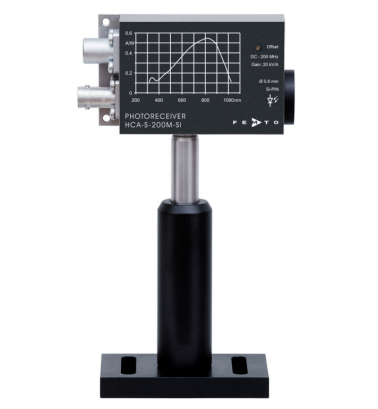

HCA-S-200M-SI

結構圖

相關下載

HCA-S-200M-IN產品彩頁
HCA-S-200M-SI產品彩頁
